AD3800超聲波液位計量程與盲區說明

序號

探頭頻率

液位計類型與常規最大量程(米m)

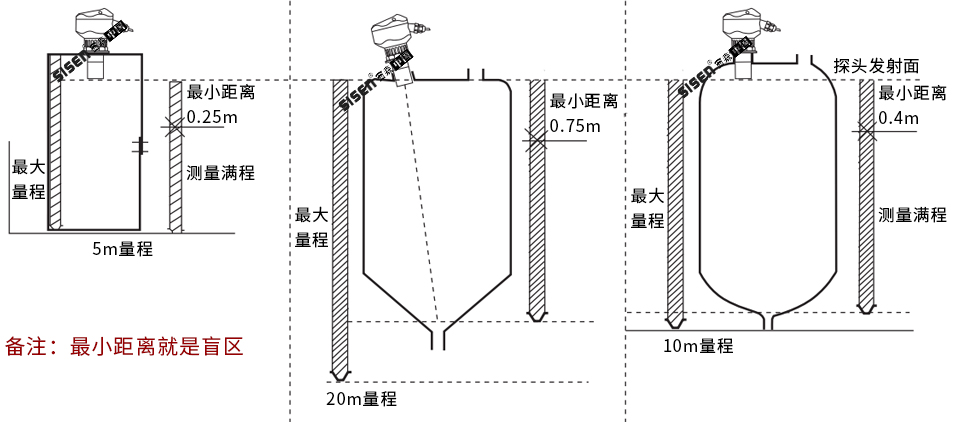

盲區(cm)

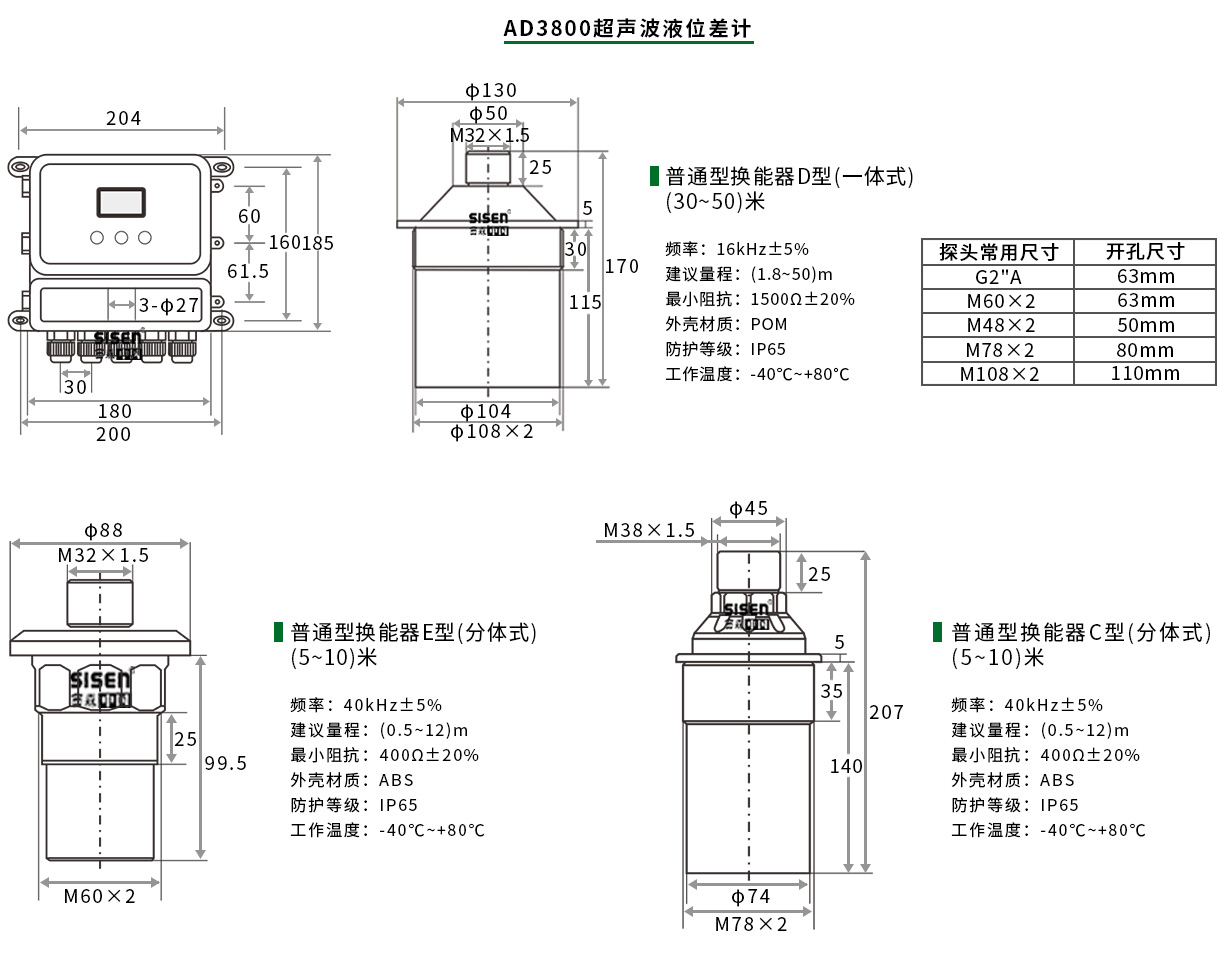

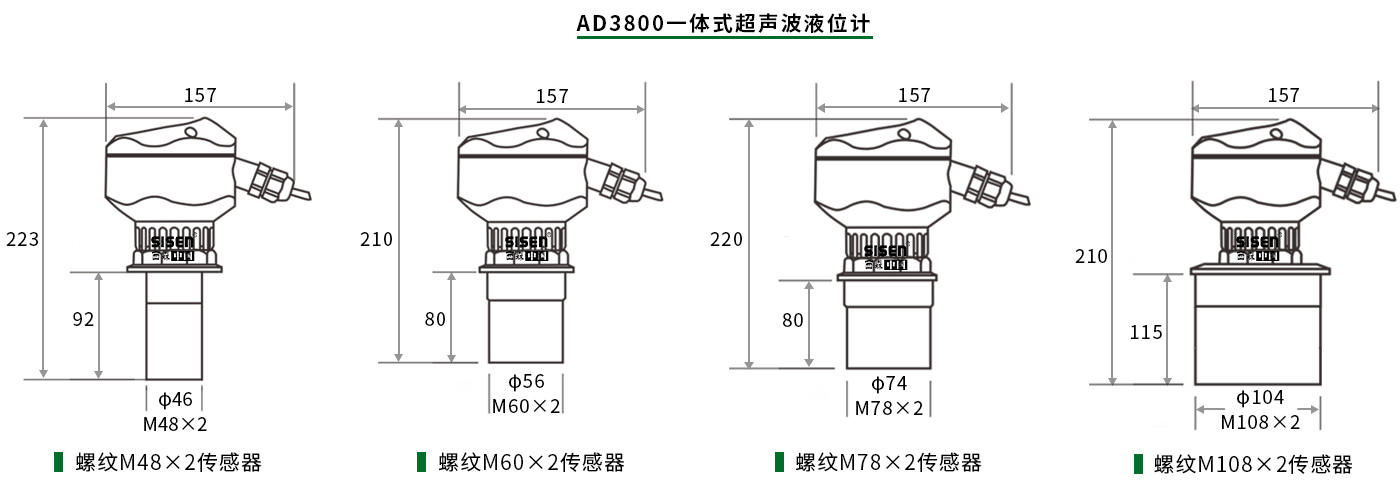

探頭螺紋尺寸

正常盲區

超小盲區(須定制)

1

100kHz

液位計(0~1)m

15cm

12cm

出廠默認M48*2、G ½”；

可選：G1 ½”(國外常用英制螺紋)

 液位計(0~1.5)m

15cm

12cm

明渠流量計(0~1)m

15cm

12cm

一般用在污水處理廠污水排放口，出廠默認：M48*2

可選：G1 ½”(國外常用英制螺紋)

2

64kHz

液位計(0~3)m

30cm

25cm

①對盲區有較高要求常用G2”；

可選M48*2、G1 ½”、M78*2；

②特別環境(小罐體/導管/小水箱)用M48*2螺紋。

液位計(0~3)m

30cm

25cm

液位計(0~4)m

30cm

25cm

明渠流量計(0~3)m

25cm

20cm

G2”、M48*2、G1 ½”、M78*2

3

49kHz

液位計(0~5)m正常選型5米量程，用這個頻率

(含1m、2m、3m、4m、5m)液位計(0~8)m

35cm

30cm

G2”

液位計(0~8)m

35cm

30cm

4

40kHz

液位計(0~10)m

40cm

35cm

G2”

5

34kHz

液位計(0~10)m

40cm

35cm

G2”

6

25kHz

液位計(0~20)m

70cm

65cm

M78*2

7

21kHz

液位計(0~30)m

80cm

75cm

G3”

8

15kHz

液位計(0~50)m

150cm

140cm

M108*2

說明

 表格中AD3800超聲波液位計的量程是按照該頻率探頭中信號最強探頭來標稱的，實際選型時因探頭尺寸及是否防腐最大量程會有偏差，詳詢客服。

 兩線制超聲波液位計最大只能做到20米量程(兩線制20米量程超聲波液位是用21kHz探頭做的，盲區80厘米；

 兩線制15米量程超聲波液位計用25kHz探頭，盲區70厘米)。

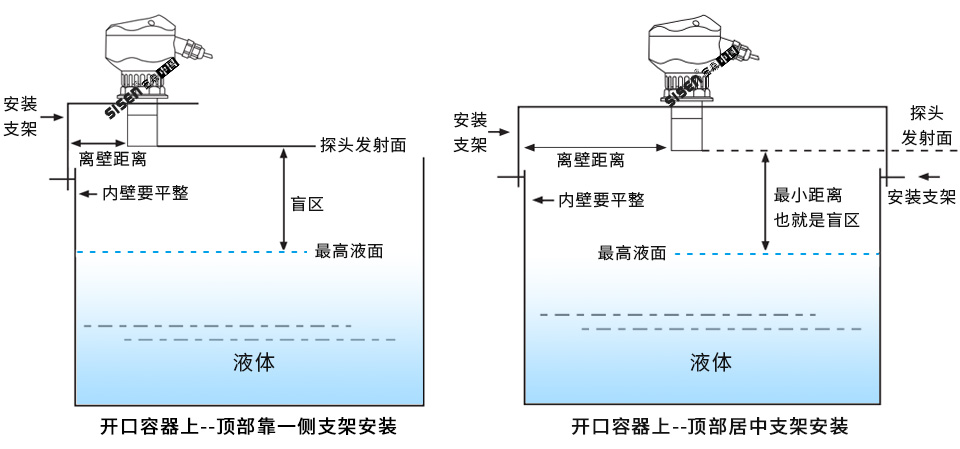

開口容器：

對于開口容器，可以使用支架安裝，要注意支架的承重能力，

讓傳感器與容器壁之間保持一定距離。

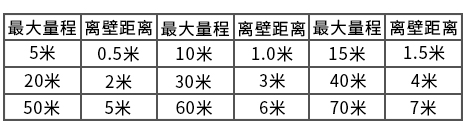

如果開口容器或者料倉內壁上下是平整的，沒有掛料的情況出

現，也沒有任何其他的物體在內壁上，那么傳感器離容器壁的

距離見右表：
